| Бывает, что при относе картриджа в/из заправки его роняют, наблюдаем следующую картину при печати: |
Рис.№25  Наверх
Рис.№25 Отпечаток картриджа, после того как его уронили или сильно ударили. При падении повреждаются уплотнители, которые не дают тонеру просыпаться из картриджа. В зависимости от места повреждения уплотнителей тонер может просыпаться в разных местах картриджа давая на отпечатке широкие полосы различной толщины и расположения. Такой картридж подлежит ремонту. На Рис.№25 тонер просыпается справа.
Рис.№25.1 Наверх Рис.№25.1 То же, что и Рис.№25 - отпечаток картриджа после падения. |
| На следующем отпечатке мы видим сразу два дефекта - отсутствие тонера в картридже и повреждение термопленки в принтере. |
Рис.№26 Наверх
| Рис.№26 Широкая белая полоса по центру отпечатка - отсутствие тонера в картридже, тонкая серая полоса справа - дефект термопленки. Резюме: принтер нуждается в ремонте, а картридж только в заправке. |
| Еще один образец отпечатка с помощью картриджа, в котором светочувствительный барабан достиг максимального износа. Еще раз напомним, что печать с помощью такого картриджа ведет к максимальному расходу тонера и приводит в дальнейшем к поломке принтера. |
Рис.№27 Наверх
Рис.№27 Максимальный износ светочувствительного барабана. Картриджу требуется восстановление. | Следующий отпечаток демонстрирует повреждение светочувствительного барабана по всей окружности. Все точки, что видны на отпечатке, это дефекты светочувствительного барабана. |
Рис.№28 Наверх
| Рис.№28 Светочувствительный барабан поврежден. Обратите внимание, что все точки на отпечатке имеют повторы, а не расположены хаотично, это указывает именно на дефект светочувствительного барабана,а не на систему уплотнения тонера. Необходимо восстановление картриджа. |
Рис.№28.1 Наверх Рис.№28.1 То же что и Рис.№28, все точки на отпечатке это повреждение светочувствительного барабана. В данном случае повтор между всеми точками 76 мм.
Если ваш лазерный принтер долго не обслуживался, то возможно появление такого отпечатка представленного на рисунке №29
Рис.№29 Наверх
| Рис.№29 Появление такого отпечатка сигнализирует о том, что принтер нуждается в срочном ремонте. На отпечатке мы видим что текст как бы размазывается вниз по ходу движения отпечатка в принтере. Если продолжить и дальше печатать на принтере с такой неисправностью, то через некоторое время в принтере рвется термопленка и стоимость ремонта возрастает на стоимость термопленки. Ниже на Рис.№30 показан увеличенный фрагмент рисунка №29 |
Рис.№30 Наверх | Рис.№30 - увеличенный фрагмент Рисунка №29, видно, что буквы размазаны. Это связано с тем, что отсутствующая смазка под термопленкой тормозит ее вращение и текст и изображение смазываются. Итог - принтер нуждается в срочном ремонте. |
Рис.№31 данный дефект возникает когда в блоке лазера-сканера принтера падает ток лазерного диода. Отпечаток получается равномерно бледным.
Рис.№31 Наверх
Ниже на Рис.№32 показан увеличенный фрагмент рисунка №31
Рис.№32 Наверх Рис.№32 Видим на отпечатке, что нет равномерной черной заливки. Также хорошо видны строки луча лазерного диода на черном фоне. Принтер нуждается в ремонте. Однако, бывает, что похожий дефект дает заправленный или восстановленный картридж, а так же совместимый картридж.
После операции по поднятию луча лазерного диода тот же отпечаток выглядит так: |
Рис.№33 Наверх
Рис.№33 Ток лазерного диода отрегулирован. Ниже на Рис.№34 показан увеличенный фрагмент рисунка №33
Рис.№34 Наверх | Следующий отпечаток представленный на Рис.№35 показывает нам загрязнение - запыление блока лазер-сканера. Отпечаток становится бледным и не контрастным. В чем то он похож на отпечаток на Рис.№31 |
Рис.№35 Наверх
Рис.№35 запылен блок лазер-сканера. Принтеру требуется профилактика. Ниже на Рис.№36 показан увеличенный фрагмент рисунка №35
Рис.№36 Наверх | Рис.№36 Запыленный блок лазер-сканера. В отличие от падения тока луча лазерного диода (Рис.№31) здесь нет четких линий строки лазера на темном фоне. |

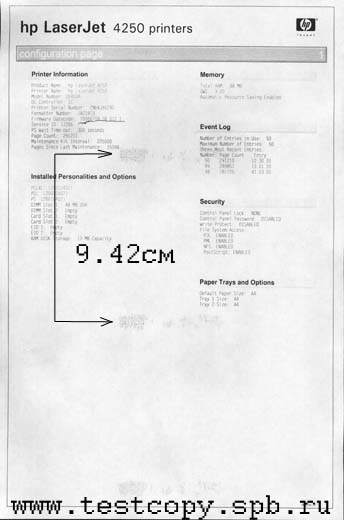

| Следующий отпечаток Рис.№37 демонстрирует дефект термопленки. Дефект похож на неисправность картриджа, но измерив повтор между дефектами (9.42 см, справедливо только для данной термопленки!), выясняется что этот дефект дает термопленка (диаметр термопленки принтера HP 4250 - 3 сантиметра). |
Рис.№37 Наверх Рис.№37. Дефект термопленки. Принтер нуждается в ремонте. Следующий отпечаток демонстрирует одновременно дефект картриджа и принтера:
Рис.№38 Наверх | Рис.№38. Темный фон, горизонтальные черные линии это так проявляет себя периодически пропадающий контакт на светочувствительный барабан. В зависимости от вида повреждения необходимо заменить светочувствительный барабан или картридж целиком. Вертикальные светлые "черточки" слева дает дефект термопленки. Итог: принтеру необходим ремонт, а картриджу восстановление или замена. |
Рис.№39. Еще один пример неисправности светочувствительного барабана.
Рис.№39 Наверх
Рис.№39. Износ или засветка светочувствительного барабана. На отпечатке наблюдаем повторы изображения с периодом следования светочувствительного барабана. Необходимо восстановление картриджа.
Следующий отпечаток демонстрирует нам неправильную заправку картриджа.
Рис.№40 Наверх | Рис.№40. При заправке не был очищен бункер для отработанного тонера и из него начинает просыпаться тонер. Кроме грязного отпечатка это приводит к чрезмерно усиленному износу светочувствительного барабана. Картридж необходимо перезаправить. |
| Рис.№41. Следующий дефект: |
Рис.№41 Наверх Рис.№41. Пропадающий контакт на валу заряда. Общая "разболтанность" элементов картриджа, бушингов, контактов и т.п. Картридж желательно заменить. Рис.№42. Иногда вместо текста принтер печатает "абракадабру".
Рис.№42 Наверх Рис.№42. В данном случае произошел сбой в работе драйвера принтера. Если не помогло выключение-включение принтера, то попробуйте в настройке печати выставить опцию загружаемые шрифты - Панель управления - Принтеры и факсы - Свойства принтера - вкладка Дополнительно - кнопка Умолчания- вкладка Расположение - кнопка Дополнительно - раздел Графика - параметр Шрифт TrueType - сменить значение на Загружаемый шрифт, если не помогло, то требуется переустановить драйвер принтера. Так же можно попробовать сменить драйвер на PCL 5e
На рисунках №43-№44 представлены отпечатки сделанные картриджами в которых по ошибке был засыпал не соответствующий тонер:
Рис.№43 Наверх
Рис.№44 Наверх
Рис.№43-44. В картридж HP был засыпан тонер для картриджей других производителей принтеров. Требуется перезаправка картриджа.назад
|
