Часто встречается неисправность факса на термопленке или на термобумаге, при которой при снятии трубки вместо гудка слышен шорох, треск, невозможно набрать номер и отправить факс. Вместе с тем, иногда удается принять факс и можно набрать номер, но спустя некоторое время опять появляется шорох и треск:

Почти в 90 процентов случаях этой неисправности виной оказывается подгорание контактов  злектромагнитного реле на аналоговой плате факса.

Итак, начинаем ремонт:

Собственно сабж:

Переворачиваем факс и снимаем нижнюю крышку:

Тут попутно стоит заметить батарейку, ведь с ее помощью сохраняются настройки факса, такие как часы, параметры набора, а также факсы в памяти, если вам не удается обнулить память факса стандартным кодом 550, то поможем размыкание (отпаивание) олова с дорожек J1, и выдержка факса в таком положение от часа и больше. Таким способом лечатся некоторые глюки факса, как зависание во время приема, самопроизвольная перезагрузки и некоторые другие. Обязательно после восстановлении этой перемычки необходимо выполнить стандартную процедуру сброса памяти (550) через техническое меню, так как в памяти может остаться "мусор" и он может мешать правильной работе факса.

Далее находим аналоговую плату (или плата коммутации):

Откручиваем винты и снимаем ее, на плате находим реле:

Иногда на плате находятся два реле, найти искомое можно прозвонив контакт от реле до разъема подключения линии.

Берем и отпаиваем реле, лучше для этого использовать отсос:

Реле выпаяно:

Следующий этап, это замена реле, но если его нет, а факс починить очень хочется, то делаем следующее, опиливаем надфилем верхушку реле со всех сторон:

И канцелярским ножом срезаем ее:

Со стороны контактной группы аккуратно выламываем "окошко":

И тонким шилом (или любым тонким предметом) аккуратно зачищаем контакты:

Нажимая и отпуская верхний контакт реле, проверяем тестером контакты на срабатывание:

Если контакты успешно прозваниваются, то приклеиваем крышку:

И впаиваем реле обратно:

После впаивания реле, место пайки промываем спиртом и проверяем, что бы между контактов не было замыканий:

И после этого устанавливаем плату обратно в факс:

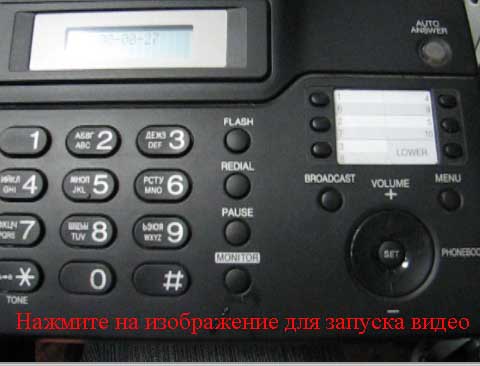

Проверяем:

Как показала практика, реле после такого восстановления работает достаточно долго (больше года).

P.S. Если есть возможность, то переведите режим набора факса в тональный, этим самым при наборе номера контакты реле не будут постоянно замыкаться - размыкаться и тем самым не будут подгорать и изнашиваться.
